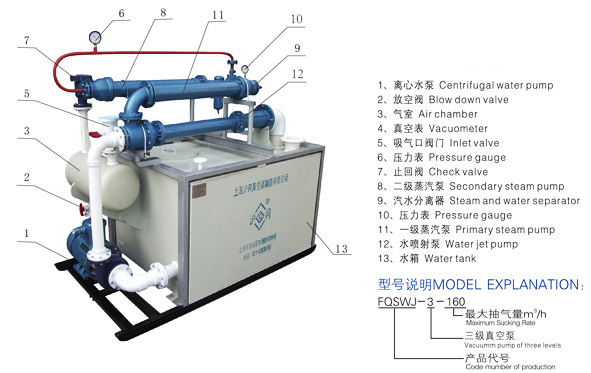

FQSWJ-3型防腐三级汽水串联喷射真空泵机组系列

    测定条件：工作水温度为25℃，被抽介质为大气,标淮大气压760mmHg

型  号

绝 压

mmHg

最   大

抽气量

m3/h

配用离心水泵

蒸汽压力

MPa(表)

蒸汽耗量

kg/h

冷却水量

kg/h

重  量

Kg

外 形 尺 寸

 长X宽X高(m)

LXWXH

型  号

功  率

一级

蒸汽泵

二级

蒸汽泵
FQSWJ-3-160 0.5 160 FZ80-32 7.5 ≥0.3 ≥0.2 70 4 810 2.4X1.3X2.0
FQSWJ-3-230 0.5 230 FZ100-20 11 ≥0.3 ≥0.2 70 4 910 2.5X1.5X2.0
FQSWJ-3-320 0.5 320 FZ100-32 15 ≥0.3 ≥0.2 90 5 1380 2.5X1.5X2.0

防腐材质：（以上各组件可供用户选择组合）

　

1、离心泵：增强聚丙烯（RPP）、不锈钢、氟合金、玻璃钢

2、喷射泵：RPP  铸铁内滚改性聚乙烯（PE），或聚三氟氯

           乙烯（F3）不锈钢、钢衬陶瓷、喷咀为聚四氟乙

           烯或陶瓷等。

3、水  箱：聚丙烯、不锈钢

4、气  室：聚丙烯、不锈钢

防腐材质：（以上各组件可供用户选择组合）

　

1、离心泵为增强聚丙烯

2、水喷射泵为RPP

3、蒸汽泵文氏管为内衬石墨，喷咀为四氟

4、水箱、气室为聚丙烯

特殊要求：水箱内可加装冷却盘管(碳钢、不锈钢、石墨)
